Трансмиссионная томография

Большинство клинических ОФЭКТ - исследований проводится без поправки на ограниченный размер отверстий коллиматора, рассеяние или затухание. Разработка и применение методов корректировки или исправления этих эффектов невозможны без вычислительных мощностей, которые стали доступны для клинических систем, начиная с 1990-х годов. Создание и корректировка рассеяния и затухания, а также итеративная реконструкция изображений обсуждаются в главах 21 и 22, соответственно. Здесь мы остановимся на некоторых аспекта конструкций, повседневно применяемых для коррекции данных с учетом затухания.

Как говорилось, при создании ОФЭКТ - изображений существует две неизвестные функции: распределение радиомаркера и карта затухания. Технология коррекции затухания с использованием трансмиссионного источника была разработана для измерения величины карты затухания, что делает возможным количественную оценку распределения радиомаркера.

Коррекция затухания важна в ОФЭКТ, в частности, для точности вычислений. Таким образом, возможности создания трансмиссионных изображений доступны для большинства ОФЭКТ - систем. Некоторые технологии с применением трансмиссионного источника требуют последовательного получения эмиссионных и трансмиссионных данных; другие технологии позволяют одновременно получать эмиссионные и трансмиссионные данные. Если трансмиссионные и эмиссионные проекции создаются одновременно, то трансмиссионный источник должен излучать фотоны с энергиями, отличающимися от энергии основного излучения радиоизотопов, изображение которых создается. Иначе трансмиссионные и эмиссионные данные невозможно различить.

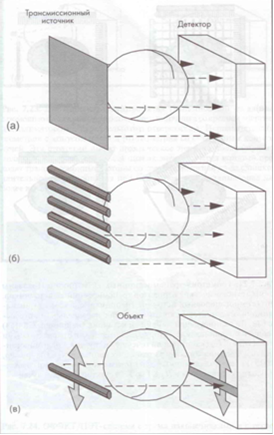

Существует несколько конфигураций для трансмиссионного сканирования. (Рис. 3)

При использовании коллиматора с параллельными отверстиями плоский линейный источник (а) или сканирующий линейный источник для облучения пациента и трансмиссионных измерений можно поместить напротив больного.

В системе с несколькими параллельными источниками (б) для снижения стоимости замены всего набора источников, которые портятся из-за радиоактивного распада, можно заменять по одному источнику. В этом случае линейные источники имеют разную мощность и требуется соответствующая нормализация. Для максимальной эффективности этих источников, источники с наибольшей мощностью помещаются в центре поля зрения камеры, поскольку наиболее толстый участок тела пациента находится именно в центре.

В системе со сканирующим линейным источником (в) получение данных синхронизировано со сканирующими движениями источника, для которого на камере имеется специальное сканирующее виртуальное окно на камере.

При использовании коллиматоров, создающих веер лучей или смещенный веер лучей, для трансмиссионных измерений используют внешний линейный источник или сканирующий точечный источник. Использование трансмиссионной геометрии с веером лучей возникают проблемы усечения изображения, поскольку поле зрения трансмиссионных изображений обычно очень мало для охвата всего пациента. Однако эту проблему можно решить путем вращения камеры на 360° и смещения веера лучей, так что семплирование эмиссионной синограммы будет достаточным. Это возможно также с помощью коллиматора, создающего конус или смещенный конус лучей. При использовании конуса лучей для трансмиссионных измерений подходит фиксированный внешний точечный источник.
