Устройство и принцип действия однофотонного эмиссионного компьютерного томографа

Однофотонный эмиссионный компьютерный томограф состоит из следующих основных составных частей (рис. 1).

. Одна или несколько (2-3) детектирующих головок (синоним - блок детектирования). В состав детектирующей головки входят: коллиматор, сцинтилляционный детектор NaI(Tl) толщиной чаще всего 3/8" (9,3 см), световод, блок фотоэлектронных умножителей, схема формирования координатных и энергетического сигналов. Детектирующая головка имеет свинцовую защиту, предохраняющую от попадания на детектор гамма- квантов, кроме отверстий коллиматора. В современных томографах оцифровка сигналов происходит на уровне предусилителей фотоэлектронных умножителей, и вся последующая обработка информации осуществляется в цифровом виде (полностью цифровые однофотонные эмиссионные компьютерные томографы). В таких томографах количество аналогово-цифровых преобразователей равно количеству фотоэлектронных умножителей.

. Программно-управляемое штативноповоротное устройство.

. Система сбора, обработки и визуализации информации.

Принцип однофотонной эмиссионной компьютерной томографии заключается в получении серии сцинтиграмм при программно-управляемом вращении одного или нескольких детекторов томографа вокруг продольной оси тела пациента, которому введен необходимый для исследования РФП. Проекции изображения, полученные за полный оборот детекторной системы, обрабатываются компьютером, и по специальным алгоритмам производится реконструкция аксиальных, коронарных, сагиттальных и косых срезов.

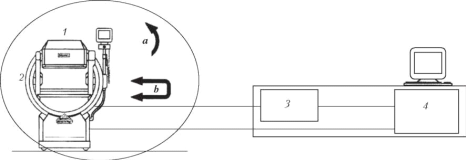

Рис. 1. Схема однофотонного эмиссионного компьютерного томографа:

- детектирующая головка (блок детектирования); 2 - штативно-поворотное устройство; 3 - интерфейс ввода данных; 4 - система сбора, обработки и визуализации информации; a - направление движения детектора при проведении ОФЭКТ; b - направление движения детектора при сканировании всего тела.
