Изучение морфологии огнестрельных переломов методом сканирующей электронной микроскопии

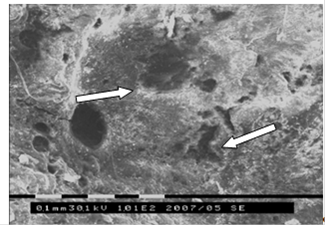

Рис. 17. Каверна с приподнятыми краями, расположенная в глубине компактного вещества области огнестрельного перелома большеберцовой кости барана

Рис. 18. Слияние микрополостей в крупную каверну в глубине компактного вещества области огнестрельного перелома большеберцовой кости барана

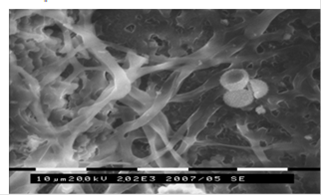

В коллагеновых волокнах, расположенных в очагах разрежения костного матрикса, утрачивается свойственное им чередование «широких» и «узких» участков. К обнаженным волокнам агрегируются форменные элементы крови (рис. 19).

Рис. 19. Микропористая трансформация костного матрикса большеберцовой кости барана в зоне огнестрельного перелома

Проведённый энергодисперсионный анализ выявил концентрирование в дне лакун кислорода - 2,4Ат% и железа - 1,9%Ат% (в контроле 0,6Ат% и 0,09Ат%, соответственно), которые выделяются из гемоглобина разрушенных эритроцитов, а также натрия - 1,754% и магния - 0,974% (в контроле 0,027 Ат% и 0,125 Ат%, соответственно). Причиной этого, по-видимому, является тканевой отек. На краях лакун и в области спайновых линий обнаружено повышение содержания кальция - 90,6Ат% (в контроле 79,3 Ат%) и снижение содержания фосфора до 0,3Ат%, (в контроле 19,6Ат%). Приведённые данные локального химического анализа явно показывают, что в периферических участках каверн происходит концентрирование вещества костного матрикса, что может быть обусловлено действием ударной волны. Логично предположить, что в данном случае края лакун являются зонами сжатия распространяющейся ударной волны. Микротрещины, склонные к росту и слиянию, являются наиболее важным структурным элементом деформации костного матрикса в краях лакун костного матрикса трубчатых костей.

Перейти на страницу: 1 2 3
